Кран шаровой для импульсной трубки
Краны предназначены для подключения импульсной трубки, передающей давление к управляющему элементу регулятора перепада давления. Краны, применяющиеся в отопи-тельных системах, устанавливаются на входном трубопроводе
Технические характеристики
| Параметр | DN15 | DN20 | DN25 |
|---|---|---|---|
| Артикул | ZW10028 | ZW10099 | ZW10185 |
| Диаметры: номинальный / эффективный, мм | 15/12,5 | 20/17,5 | 25/24 |
| Таблица фигу; | 11Б27п15 | ||
| Материал основных деталей: - ручка - корпус, пробка, крышка уплотнительная, шпиндель, заглушка - втулка, седла |
Сплав на основе алюминия Латунь ЛЦ40Сд ГОСТ17711-93 Фторопласт Ф – 4 ГОСТ 10007-80 |
||
| Масса, кг, не более | 0.21 | 0.30 | 0.50 |

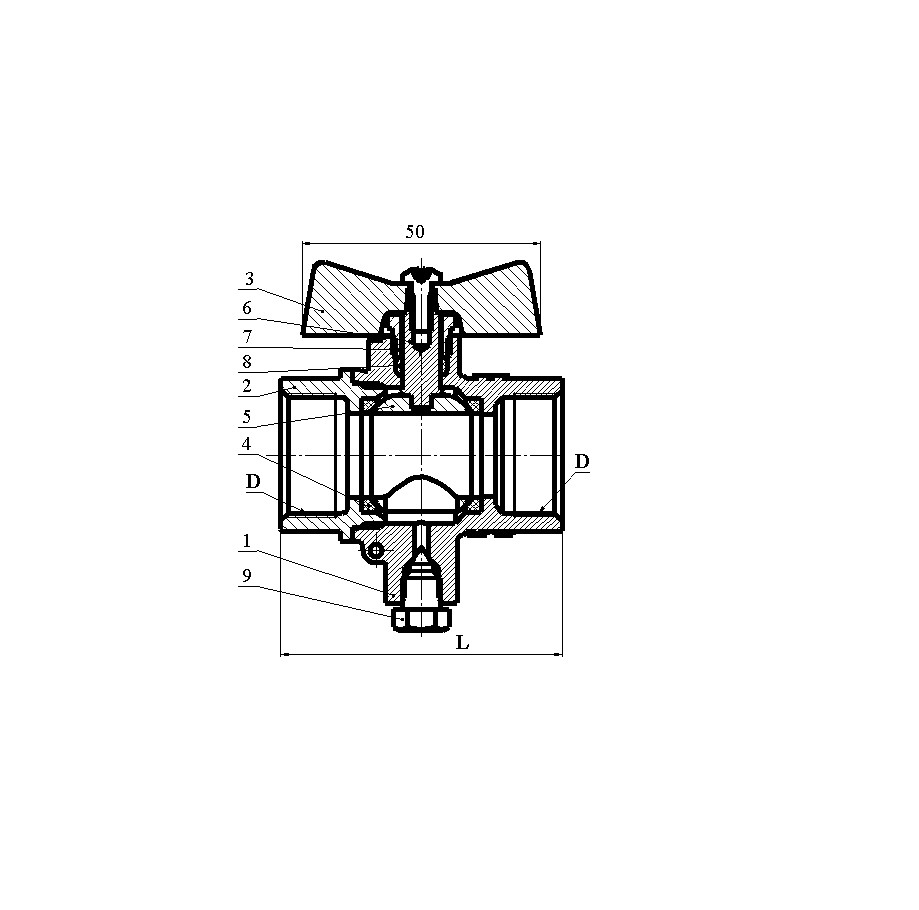

| Строительная длина, L, мм, не более | 50 | 59 | 70 |
| Резьба муфт , D, дюйм | G1/2 – B | G3/4 – B | G1 - В |
| Резьба для присоединения импульсной трубки | G 1 /16 - В | ||
